产品说明

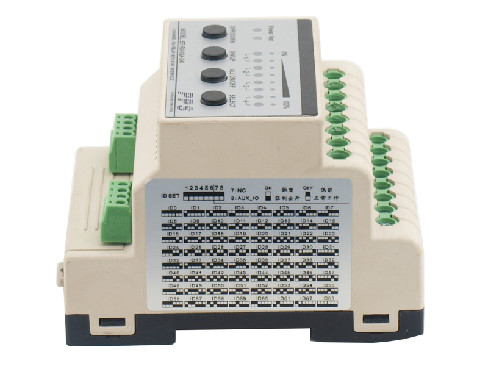

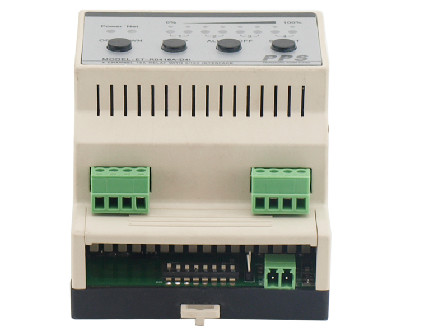

1型号：ET-R0416A-D4I
同名：4路智能照明调光器，4路0-10V智能调光器，4路智能照明调光控制模块，4路调光执行模块
功能描述：本产品为导轨式安装，国内独创4P架构（每P：18MM），含4路智能继电器可独立控制4路3520W灯具的开关，4路0-10V调光接口配合0-10V调光变压器可对日光灯、LED灯等灯具调光;
产品应用：
| 酒店智能照明控制系统 |
学校智能照明控制系统 |
医院智能照明控制系统 |
| 博物馆智能照明控制系统 |
体育馆智能照明控制系统 |
别墅智能家居控制系统 |
| 多功能展厅智能控制系统 |
办公室智能照明控制系统 |
会议室智能控制系统 |
产品亮点：
（1）结构紧凑合理
采用紧凑先进的4个P数尺寸导轨式安装结构，极大地节约了空间。
（2）优良调光性能
4路0-10V调光接口配合0-10V调光变压器可对日光灯、LED灯等灯具调光；
（3）用料精良

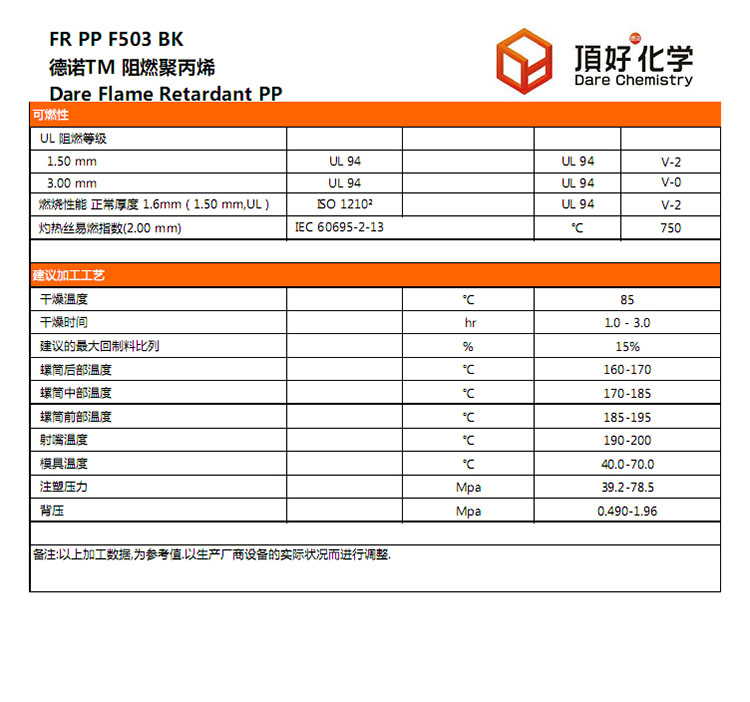

产品外壳材料采用顶好化学的德诺TM阻燃聚丙烯
（4）安装简易快捷

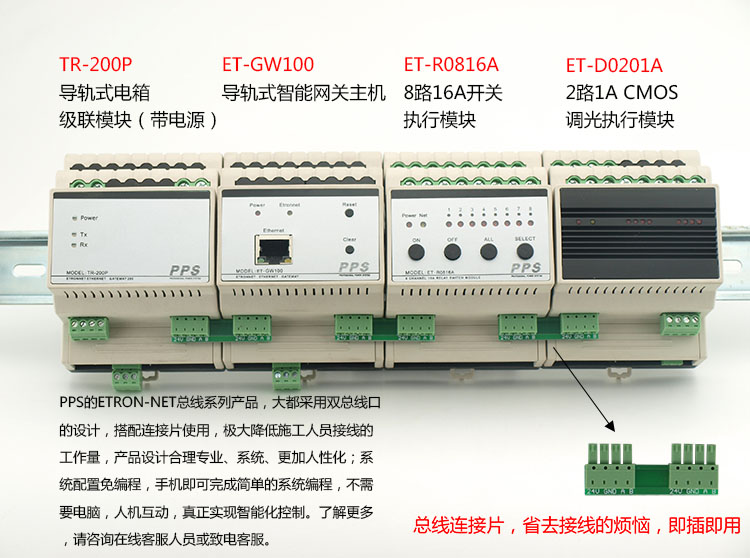

标准导轨式安装，采用
翊创智能独创的总线式联接块，只要接上就可实现与主机模块、级联模块、调光模块等总
线型控制模块的级联，省却了人手接线的麻烦，方便快捷，同时保证总线的通信。

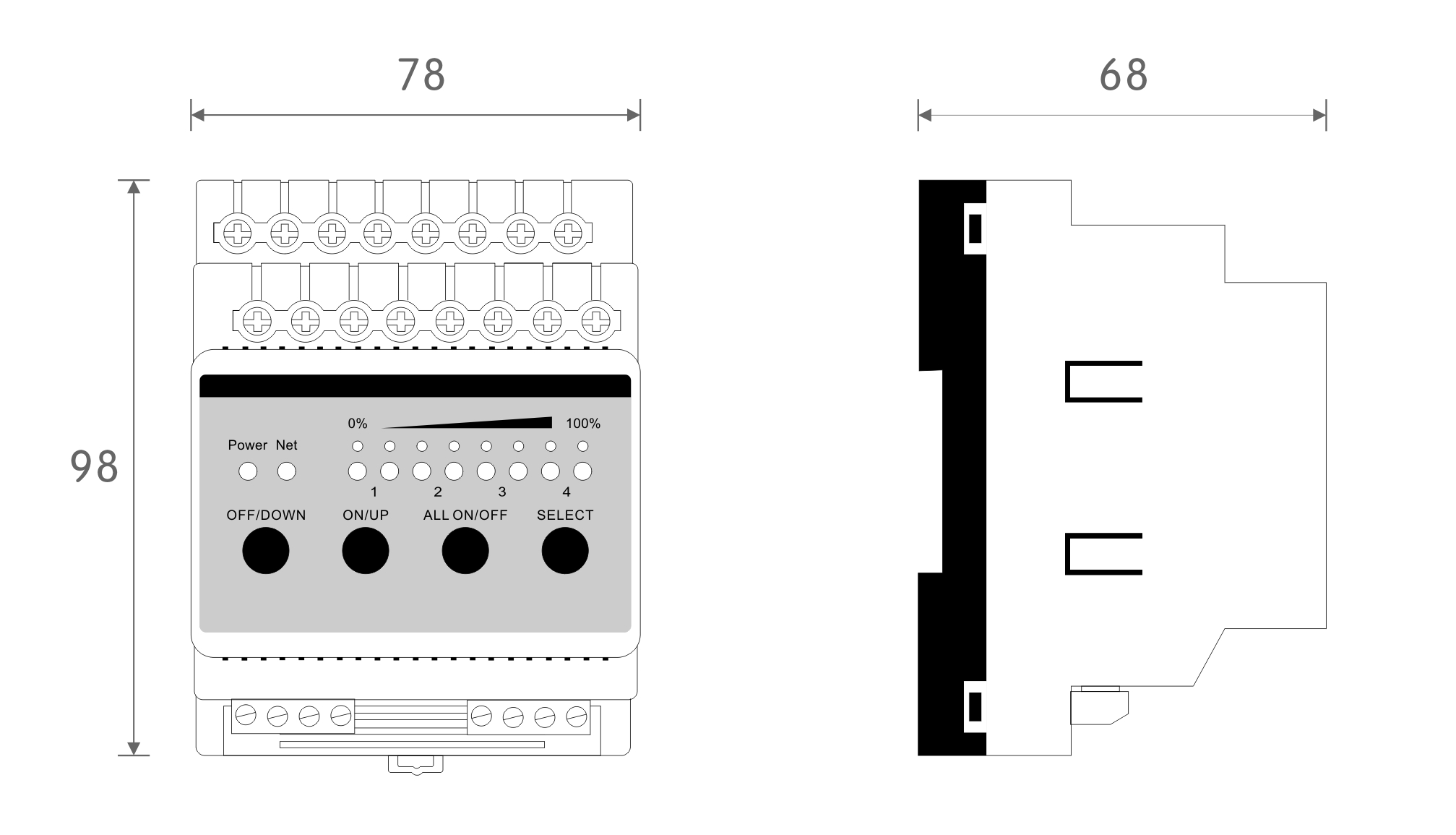

产品尺寸：

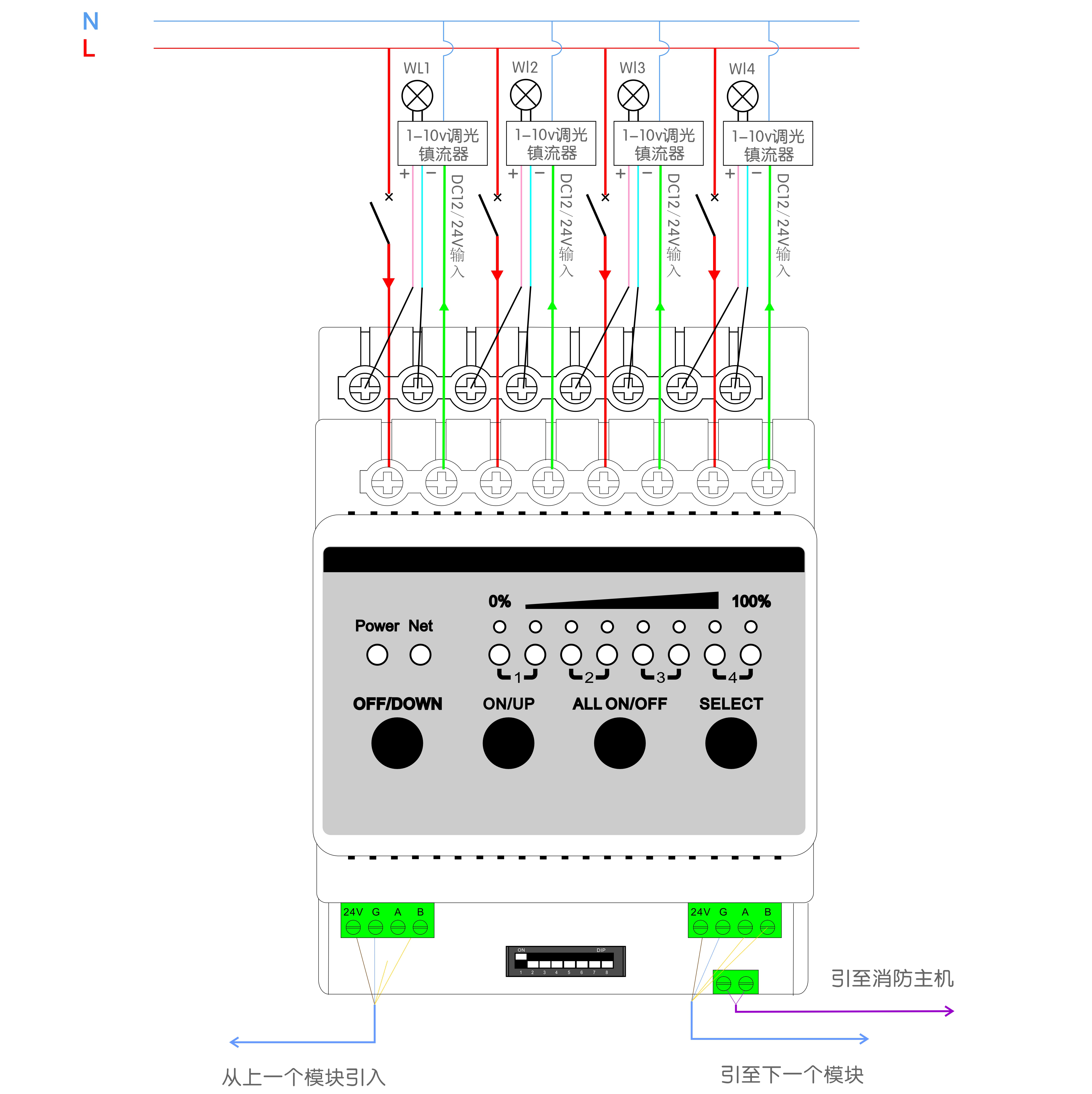

产品接线原理图：
产品参数：
| 供电电源 |
DC 24V 200Ma |
| 受控回路 |
4路继电器开关，4路0-10V调光接口 |
| 继电器回路开关负载 (阻性) |
AC 250V / 抗浪涌能力达到170A以上 |
| 继电器最大切换电流 |
16A |
| 继电器机械耐久性 |
10,000,000次 |
| 继电器电耐久性 |
100,000次 |
| 调光参数 |
4×40mA电流 |
| 静功率消耗 |
0.5W |
| 最大功耗 |
6W |
| 控制端口 |
2×Etron-Net |
| 网络连接设备最大数量 |
64个 |
| 运行温度/湿度 |
0℃～45℃/ 20%～93% RH |
| 储存温度/湿度: |
-40℃～+55℃/ 10%～93%R H |
| 外观尺寸 |
72mm(L)×98mm(W)×68mm(H) |
| 重量 |
480g/pcs |

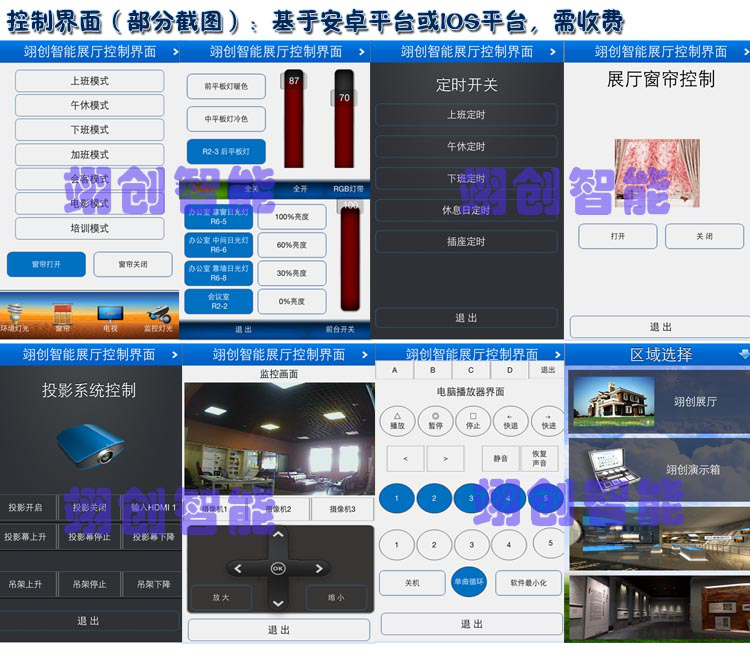

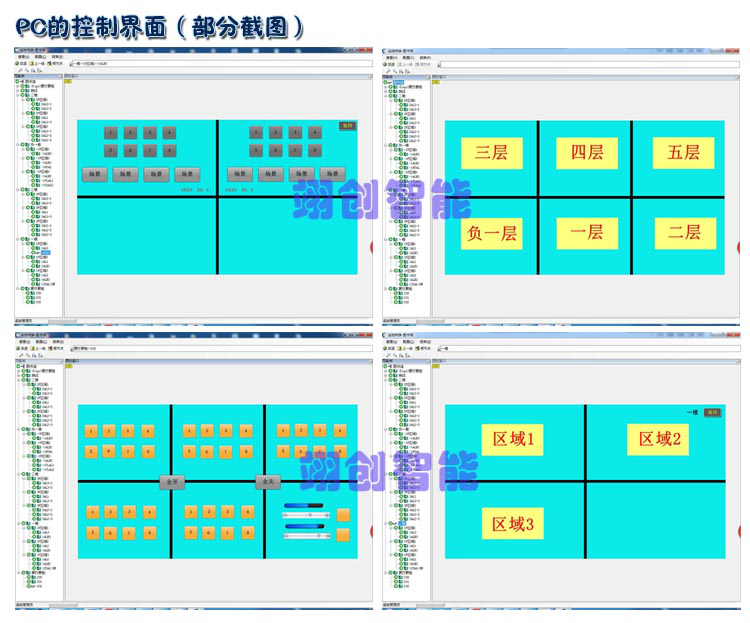

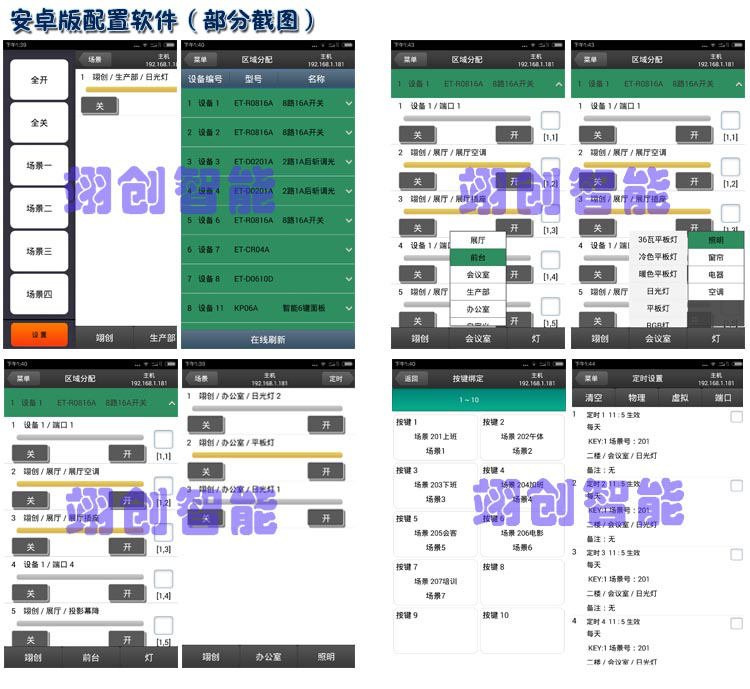

软件界面：
